網(wǎng)站首頁 >> 技術(shù)文檔 >> 探傷機(jī)磁化方法周向磁化中的支桿法
探傷機(jī)磁化方法周向磁化中的支桿法
定義：
磁粉探傷儀的支桿法是一種局部通電磁化方法，用于發(fā)現(xiàn)支桿之間區(qū)域內(nèi)與支桿連線平行方向的缺陷，變動(dòng)支桿通電位置，可以發(fā)現(xiàn)不同方向的缺陷。檢測靈敏度高，機(jī)動(dòng)性強(qiáng)，方便靈活，不受試件形狀、尺度的限制，對于大型、復(fù)雜工件尤為適宜。
概述：
支桿法是CY-1000磁粉探傷儀、CY-2000磁粉探傷儀、CYD-3000移動(dòng)式磁粉探傷儀、CYD-5000移動(dòng)式磁粉探傷儀等機(jī)機(jī)型的常用檢測法。不受試件形狀、尺度的限制，對于大型、復(fù)雜工件尤為適宜。
檢測要求：
用支桿法(見圖1-1）磁化工件時(shí)，工件表面的磁場強(qiáng)度與磁化電流、支桿間距有關(guān)。

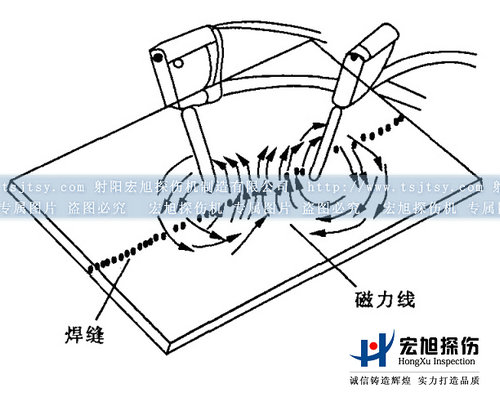

圖1-1 支桿法
磁化電流一定,支桿間距越大，工件表面磁場值就越小;支桿間距一定，工件表面磁場值隨磁化電流變化，電流值增大，磁場值也增大。在實(shí)際使用中，為了得到比較穩(wěn)定的適宜檢測的表面磁場值，磁化電流、支桿間距都有一定的規(guī)定。磁化電流一般根據(jù)被檢工件板厚選擇3. 5?5A/mm(間距）m.eyougo.cn;支桿間距以150?200mm為宜，最大不超過300mm，最小不低于75mm。間距過大，磁場值達(dá)不到規(guī)定要求，間距過小,則會(huì)使電極附近磁力過密，產(chǎn)生與缺陷無關(guān)的磁痕。
注意事項(xiàng)：
磁粉探傷儀支桿法也可適用于管、棒材等軸類工件，這時(shí)產(chǎn)生的磁場與直接通電法并無差異，如圖1 - 2所示是對小直徑長鋼管的檢測。

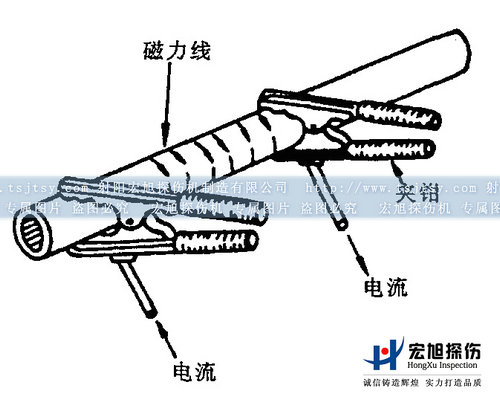

圖1-2 小直徑長鋼管棒的周向磁化
支桿法是磁粉探傷儀支桿探頭直接對工件通電磁化的，如果磁粉探傷儀的支桿電極頭部與工件接觸不好，在接觸部位會(huì)產(chǎn)生火花，電弧影響工件表面質(zhì)量，對于拋光、電鍍表面應(yīng)避免使用。為保證接觸部位良好導(dǎo)電，在電極端應(yīng)配置鋼網(wǎng)或鉛墊；同時(shí)工件通電部位應(yīng)清除掉影響導(dǎo)電的氧化皮、油脂等臟物，避免因?qū)щ娒娣e太小而燒傷工件。此外，還應(yīng)注意，支桿接觸和離開工件時(shí)，都應(yīng)在磁粉探傷儀斷電狀態(tài)下進(jìn)行，否則將產(chǎn)生電弧和火花。
專業(yè)的射陽磁粉探傷機(jī)生產(chǎn)廠家就找射陽宏旭探傷機(jī)制造有限公司。
